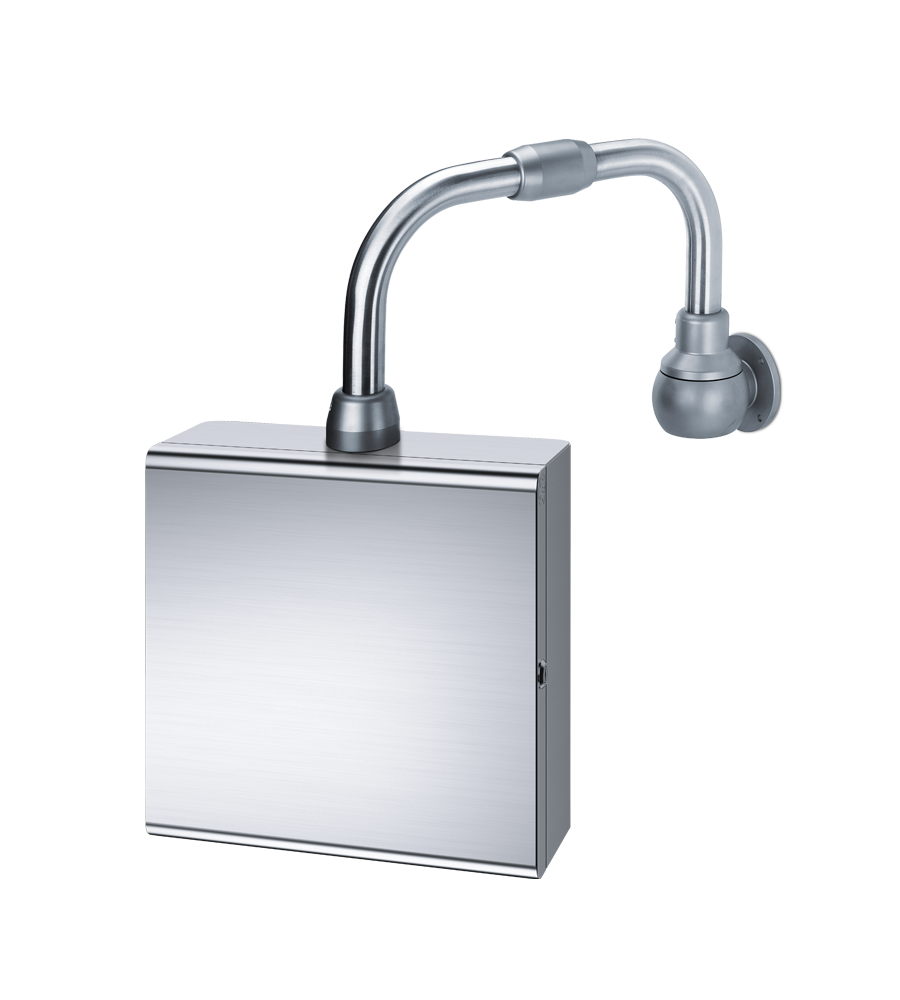

不銹鋼懸臂系統CS-480 NR
懸臂系統是專門為在食品和制藥行業衛生領域安裝控制機箱而設計的。由于其多種不同的模型，CS-480NR確保了絕對的靈活性。
你可以在客戶定制形狀管的組合和懸臂系統組件之間做選擇，如果時間緊迫，你可以把現貨預成型管和連接套筒與懸臂系統組件結合在一起。
軸承組件的安裝開口，水平插座
只需簡單夾緊就位的管子

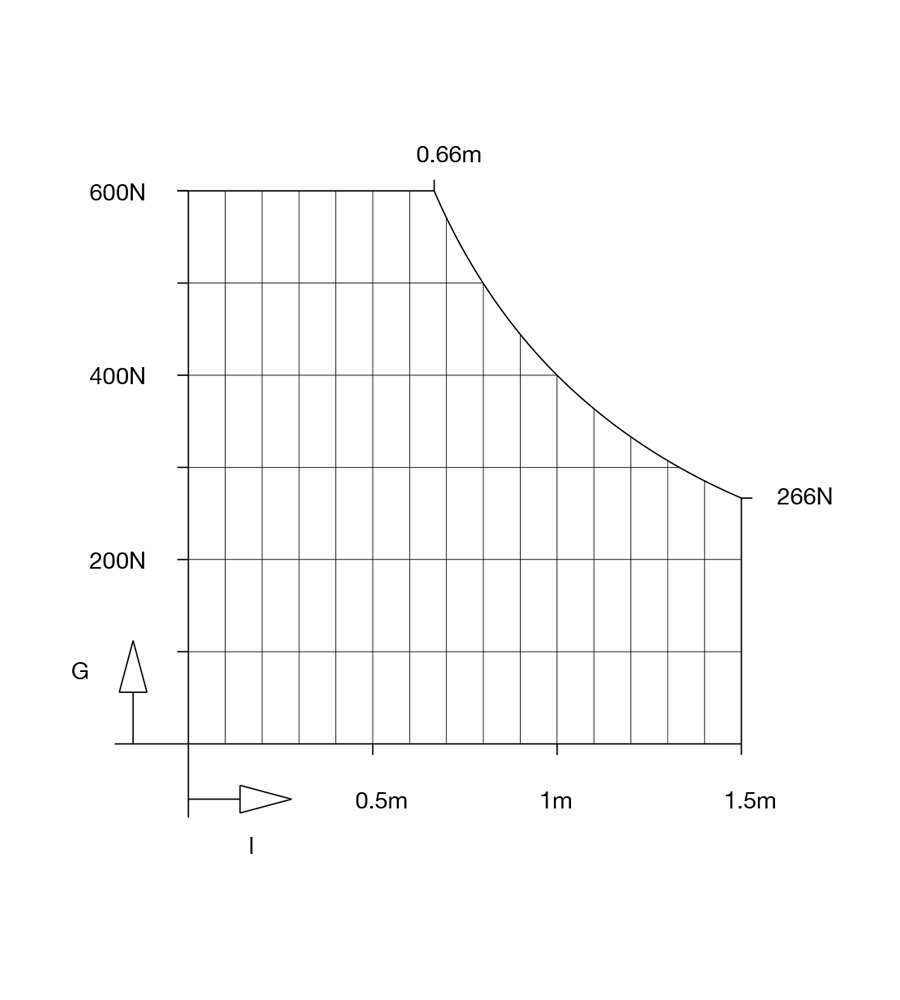

負荷能力400N/m，1米長
防護等級IP 66 / NEMA 4X
材料：不銹鋼1.4305
出廠設置的扭矩
| 物料號碼 | 類型 | DWG | STEP文件 | |
|---|---|---|---|---|
| 1013050100 | Straight coupling (for attaching enclosure) |  |
 |
 |
| 1013050200 | Base / wall flange | |
|
|
| 1013050300 | Tilt coupling (for attaching enclosure) | |
|
|
| 1013050400 | Base tilt coupling | |
|
|
| 1013050500 | Rotary base socket, external mounting | |
|
|
| 1013050600 | Rotary base coupling, internal mounting | |
|
|
| 1013050700 | Rotary base coupling, external mounting | |
|
|
| 1013050800 | Rotary base coupling, internal mounting | |
|
|
| 1013050900 | Wall joint S | |
|
|
| 1013051000 | Wall coupling S | |
|
|
| 1013051100 | Wall bracket S | |
|
|
| 1013051200 | Coupling sleeve | |
|
|
| 9523500001 | L-shaped tube 250 x 250 mm | |
||
| 9523500011 | L-shaped tube 500 x 500 mm | |
||
| 9523501000 | Tube length 250 mm | |
||
| 9523502000 | Tube length 500 mm | |
||
| 9523503000 | Tube length 750 mm | |
||
| 9523504000 | Tube length 1000 mm | |
||
| 9523505000 | Tube length 1250 mm | |
||
| 9523506000 | Tube length 1500 mm | |
